浸水型ADM58系列 絕對值編碼器
高防護等級IP68,浸水深度可達50米
SSI、CANopen、RS485、模擬量輸出
多圈絕對值采用國際領先的齒輪組設計
零點設置和計數方向設置功能
SSI、CANopen、RS485、模擬量輸出
多圈絕對值采用國際領先的齒輪組設計
零點設置和計數方向設置功能
所屬分類:
絕對值編碼器
- 產品描述
- 參數
- 配件
- 圖紙
- 常用型號
- 相關視頻
-
- 商品名稱: 浸水型ADM58系列 絕對值編碼器
- 圈 數: 16384圈
- 產品尺寸: 外徑?58mm
- 分辨率: 4096 x 8192
- 安裝方式: 實心軸?10mm;
- 通訊類型: CANopen、SSI、Modbus RTU、4-20mA 、0-5/10V
高防護等級IP68,浸水深度可達50米<br> SSI、CANopen、RS485、模擬量輸出<br> 多圈絕對值采用國際領先的齒輪組設計<br> 零點設置和計數方向設置功能
主要特點:
? 高防護等級IP68,浸水深度可達50米
? SSI、CANopen、RS485、模擬量輸出
? 多圈絕對值采用國際領先的齒輪組設計
? 零點設置和計數方向設置功能應用范圍:
• 速度傳感、角度、距離、軌跡、傾斜• 雷達角度測量、水利工程測量• 太陽能發電追日系統反饋• 鋼鐵冶金設備、造紙印刷、紡織機械• 港口起重運輸機械、工廠自動化等• 非防爆環境下使用
機械數據: 符合標準: 材料
外殼:鋁外殼 或 不銹鋼304/316 CE認證 有 法蘭:鋁法蘭或 不銹鋼304/316 發射干擾 EN61000-6-4 軸: 不銹鋼304/316 抗干擾 EN61000-6-2 軸負載
軸向:最大80N 符合ISO9001:2015質量管理體系要求 徑向:最大150N 防護等級 IP68(已通過 CNAS檢測,可提供檢測報告) 最高轉速 6000RPM 沖擊 ≤ 100g ,3ms 震動 ≤ 10g (10Hz—2000Hz) 重量 ≈410g 工作溫度 -40℃—+80℃ 存儲溫度 -40℃—+85℃ 電氣數據: 接口類型 SSI CANopen RS485/Modbus RTU 4-20mA、 0-5/10V 輸出碼制 格雷碼 或 二進制碼 二進制碼 ASCII碼/十六進制 模擬量 輸出電路 符合RS422的線路驅動器 符合ISO11898標準
光耦電氣隔離
符合RS485標準
光耦電氣隔離
— 時鐘頻率 100KHz — 1MHz 10KHz — 1MHz 4800——115200bps — 工作電壓 10-30VDC或5VDC;極性保護 10-30VDC或5VDC;極性保護 10-30VDC或5VDC;極性保護 10-30VDC或5VDC;極性保護 單圈分辨率 ≤13位8192 ≤13位8192 ≤13位8192 ≤13位8192 多圈圈數 ≤14位16384圈 ≤14位16384圈 ≤14位16384圈 ≤14位16384圈 空載電流 ≤80mA ≤80mA ≤80mA ≤80mA 重復精度 ±1bit(實際精度和安裝精度、軸同心度有關) 計數方向 可設置(出廠默認面對轉軸順時針數據增加) 外部置位 可設置,接通延時 >100ms -
-
-
附件(另售) 安裝支架 不銹鋼聯軸器 彈簧鋼聯軸器 AZJ80 AL4A-Bxx-xx AL3B-xx-xx -
機械尺寸(mm) 鋁合金外殼尺寸(5810) 徑向電纜 軸向電纜 不銹鋼外殼尺寸(58A10) 徑向電纜 軸向電纜 -
選型說明:
產品詳情
主要特點:
? 高防護等級IP68,浸水深度可達50米
? SSI、CANopen、RS485、模擬量輸出
? 多圈絕對值采用國際領先的齒輪組設計
? 零點設置和計數方向設置功能
應用范圍:
• 速度傳感、角度、距離、軌跡、傾斜
• 雷達角度測量、水利工程測量
• 太陽能發電追日系統反饋
• 鋼鐵冶金設備、造紙印刷、紡織機械
• 港口起重運輸機械、工廠自動化等
• 非防爆環境下使用
機械數據: | 符合標準: | |
材料 |
外殼:鋁外殼 或 不銹鋼304/316 | CE認證 有 |
法蘭:鋁法蘭或 不銹鋼304/316 | 發射干擾 EN61000-6-4 | |
軸: 不銹鋼304/316 | 抗干擾 EN61000-6-2 | |
軸負載 |
軸向:最大80N | 符合ISO9001:2015質量管理體系要求 |
徑向:最大150N | ||
防護等級 | IP68(已通過 CNAS檢測,可提供檢測報告) | |
最高轉速 | 6000RPM | |
沖擊 | ≤ 100g ,3ms | |
震動 | ≤ 10g (10Hz—2000Hz) | |
重量 | ≈410g | |
工作溫度 | -40℃—+80℃ | |
存儲溫度 | -40℃—+85℃ |
電氣數據: | ||||
接口類型 | SSI | CANopen | RS485/Modbus RTU | 4-20mA、 0-5/10V |
輸出碼制 | 格雷碼 或 二進制碼 | 二進制碼 | ASCII碼/十六進制 | 模擬量 |
輸出電路 | 符合RS422的線路驅動器 |
符合ISO11898標準 光耦電氣隔離 |
符合RS485標準 光耦電氣隔離 |
— |
時鐘頻率 | 100KHz — 1MHz | 10KHz — 1MHz | 4800——115200bps | — |
工作電壓 | 10-30VDC或5VDC;極性保護 | 10-30VDC或5VDC;極性保護 | 10-30VDC或5VDC;極性保護 | 10-30VDC或5VDC;極性保護 |
單圈分辨率 | ≤13位8192 | ≤13位8192 | ≤13位8192 | ≤13位8192 |
多圈圈數 | ≤14位16384圈 | ≤14位16384圈 | ≤14位16384圈 | ≤14位16384圈 |
空載電流 | ≤80mA | ≤80mA | ≤80mA | ≤80mA |
重復精度 | ±1bit(實際精度和安裝精度、軸同心度有關) | |||
計數方向 | 可設置(出廠默認面對轉軸順時針數據增加) | |||
外部置位 | 可設置,接通延時 >100ms |
配件
附件(另售) | |||
安裝支架 | 不銹鋼聯軸器 | 彈簧鋼聯軸器 | |
![]() |
![]() |
![]() |
|
AZJ80 | AL4A-Bxx-xx | AL3B-xx-xx |
圖紙
機械尺寸(mm) | |||

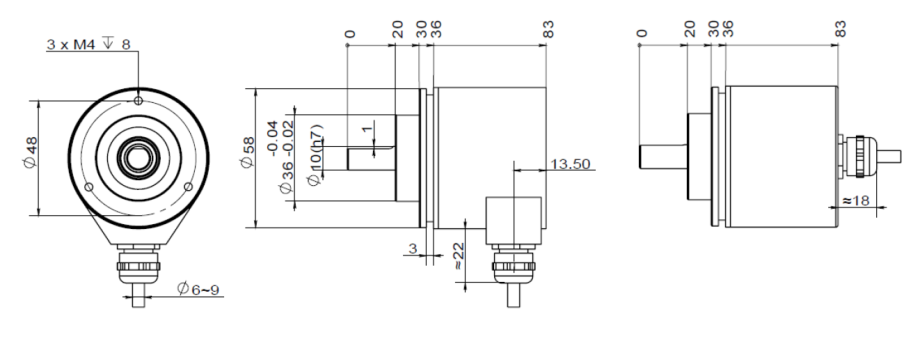

鋁合金外殼尺寸(5810) | 徑向電纜 | 軸向電纜 | |
![]() |
|||

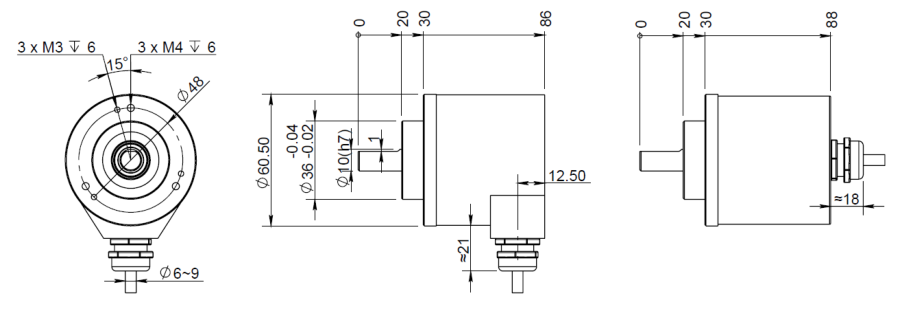

不銹鋼外殼尺寸(58A10) | 徑向電纜 | 軸向電纜 | |
![]() |
常用型號

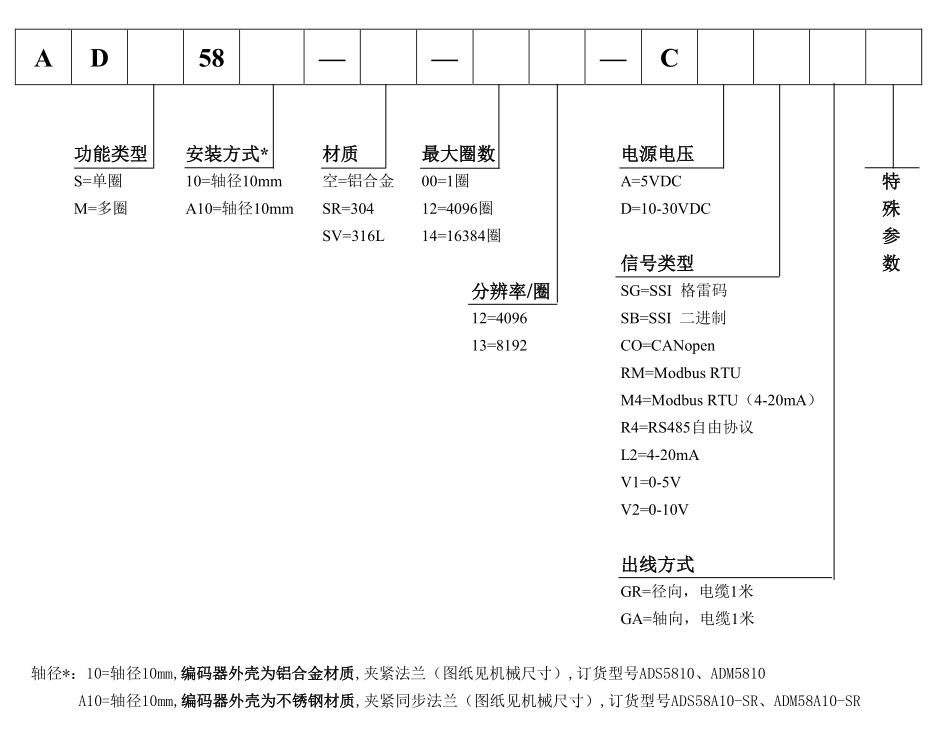

選型說明: |
![]()
|
